نحوه و طریقه بستن تیغه تیلر {آموزش ویدئویی📹} ابزار مورد نیاز و نکات ایمنی

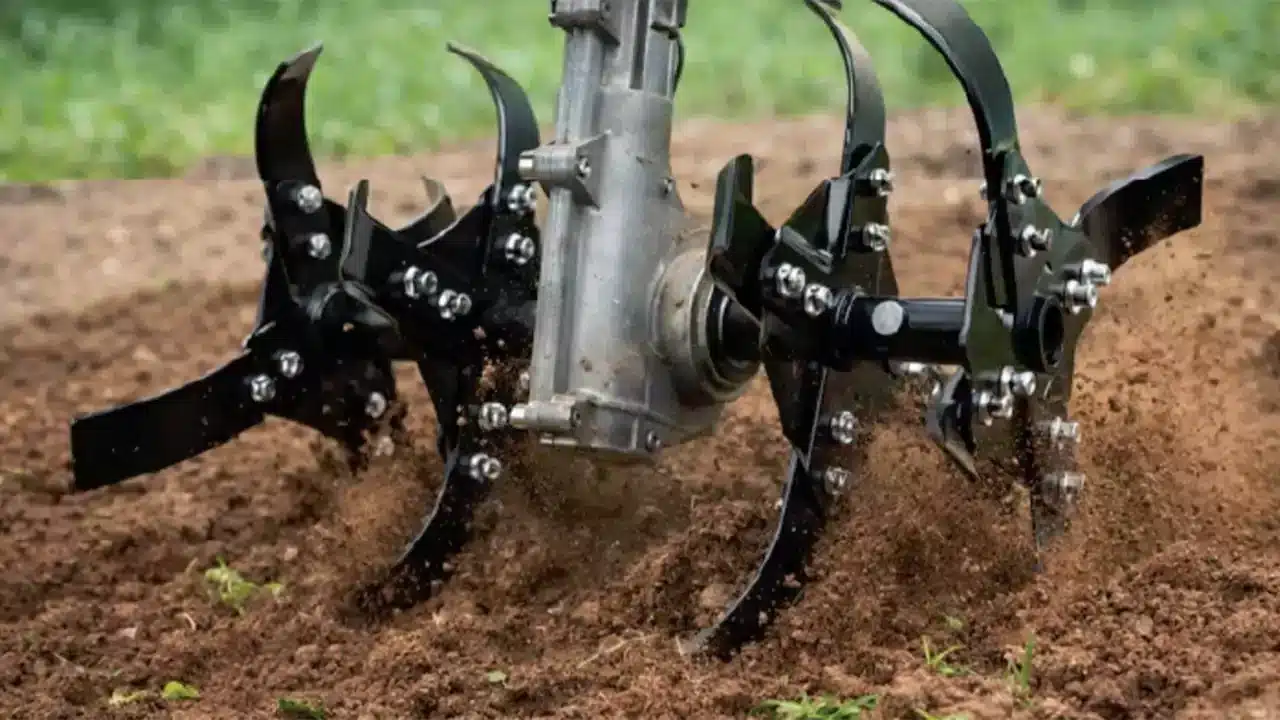

تیغه روتیواتور یکی از مهم‌ترین بخش‌های تیلر دوچرخ است و مستقیماً با خاک درگیر می‌شود. کیفیت کار روتیواتور فقط به قدرت موتور وابسته نیست؛ اگر تیغه‌ها با جهت نادرست، ترتیب نامناسب یا بدون رعایت الگوی تعیین‌شده توسط سازنده نصب شوند، حتی یک تیلر تازه نفس سالم نیزنمی‌تواند خاک را به‌درستی خرد نکند، لرزش غیرعادی خواهد داشت یا در حین کار به یک سمت متمایل ‌می‌شود. به همین دلیل، دانستن نحوه بستن تیغه تیلر برای باغدار و کشاورزی که با این دستگاه کار می‌کند، یک موضوع مهم است. در تیلرهای کوچک باغی دوچرخ، مجموعه تیغه روی محور روتیواتور نصب می‌شود و با چرخش محور، تیغه‌ها وارد خاک شده و عملیات خاک‌ ورزی را انجام می‌دهند. نکته کلیدی این است که برای تشخیص جهت صحیح نصب، جهت دوران محور، لبه برنده تیغه و ترتیب قرارگیری تیغه‌های چپ و راست باید هم‌زمان بررسی شوند. در ادامه همراه سبزکوش نگین باشید تا روش اصولی نصب تیغه و مهم‌ترین اشتباهاتی را که می‌تواند عملکرد تیلر را مختل کند بررسی می‌کنیم.

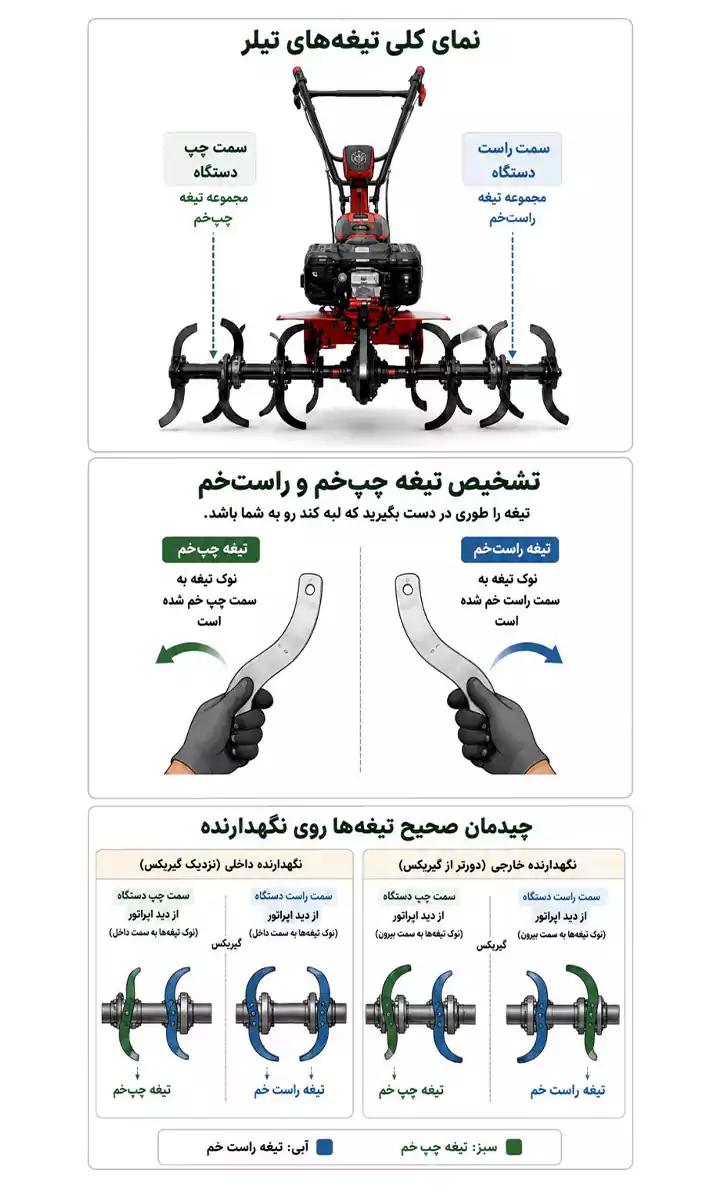

اجزای مجموعه تیغه تیلر کدام اند؟

مجموعه تیغه در تیلرهای دوچرخ از چند بخش اصلی تشکیل می‌شود. طراحی دقیق این اجزا ممکن است براساس مدل دستگاه متفاوت باشد.

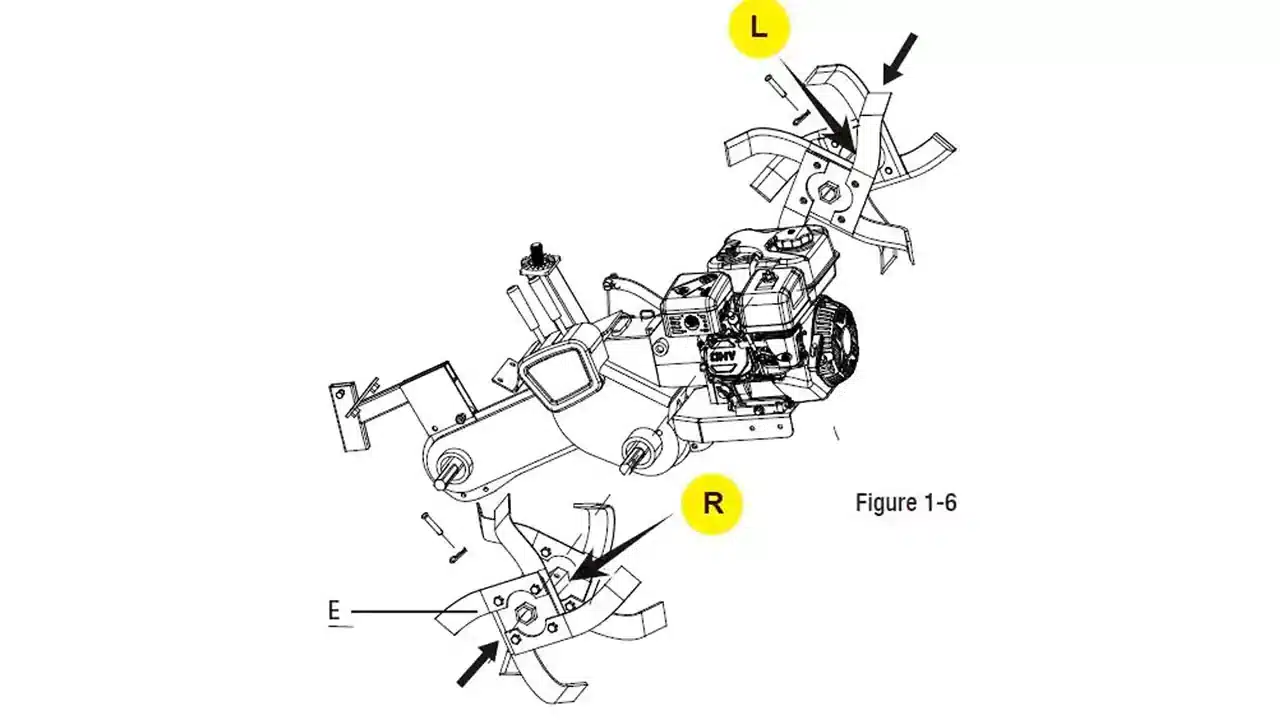

1. مجموعه تیغه سمت چپ

مجموعه تیغه سمت چپ (Tines, Left) در سمت چپ تیلر قرار می‌گیرد. منظور از «سمت چپ» در اینجا، سمت چپ دستگاه از دید اپراتور است؛ یعنی وقتی اپراتور پشت دستگاه ایستاده، دسته‌های تیلر را در دست دارد و رو به جهت حرکت دستگاه نگاه می‌کند، تیغه‌های سمت چپ در طرف چپ او قرار دارند.این مجموعه روی محور تیغه نصب می‌شود و با چرخش محور به حرکت درمی‌آید. تیغه‌ها هنگام چرخش وارد خاک شده و با ایجاد برش و اعمال نیرو به خاک، موجب خرد شدن و جابه‌جایی خاک می‌شوند. در نتیجه، مجموعه تیغه سمت چپ در کنار مجموعه سمت راست، عملیات اصلی خاک‌ورزی تیلر را انجام می‌دهد.

2. مجموعه تیغه سمت راست

مجموعه تیغه سمت راست (Tines, Right) در سمت راست تیلر، از دید اپراتور، قرار دارد. بنابراین اگر پشت دستگاه بایستید و به سمت جلو نگاه کنید، این مجموعه در سمت راست بدن شما قرار خواهد داشت. این مجموعه نیز روی محور تیغه نصب شده و همراه با چرخش محور حرکت می‌کند. تیغه‌های سمت راست با نفوذ در خاک و حرکت چرخشی، در برش، خرد کردن و جابه‌جایی خاک مشارکت دارند. عملکرد این مجموعه در کنار تیغه‌های سمت چپ باعث می‌شود خاک در عرض کاری دستگاه به‌طور مؤثر تحت عملیات خاک‌ورزی قرار گیرد.

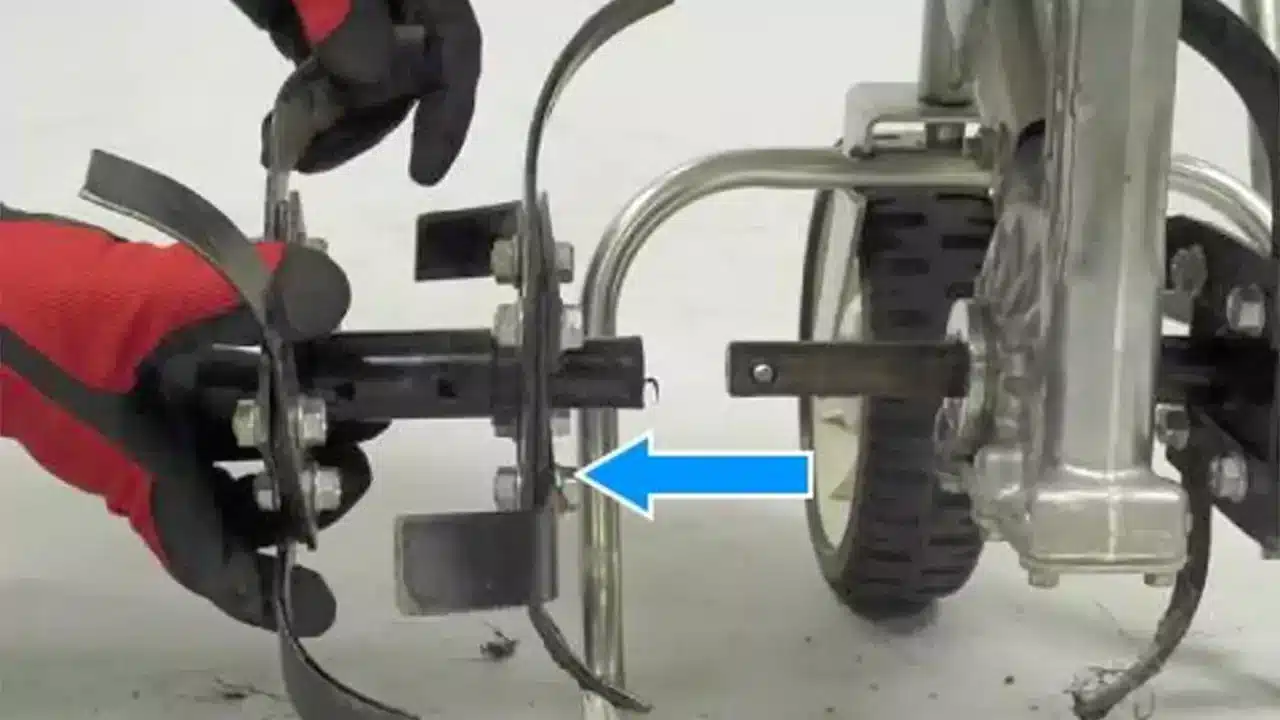

3. فلنج نگهدارنده تیغه

توپی و فلنج نگهدارنده تیغه قطعه‌ای است که مجموعه تیغه‌های تیلر را به محور تیغه متصل می‌کند. توپی روی محور قرار می‌گیرد و فلنج، محل نصب و تثبیت تیغه‌ها را فراهم می‌کند. با چرخش محور تیغه، حرکت دورانی از طریق توپی و فلنج به مجموعه تیغه منتقل می‌شود و تیغه‌ها نیز همراه با محور به چرخش درمی‌آیند.

پیچ و مهره اتصال مجموعه تیغه

• پیچ تیغه: پیچ تیغه برای اتصال و ثابت‌کردن مجموعه تیغه در محل نصب روی محور تیغه استفاده می‌شود و اتصال مکانیکی مجموعه تیغه را برقرار می‌کند.
• مهره قفلی: مهره قفلی همراه با پیچ تیغه، اتصال مجموعه را محکم و پایدار نگه می‌دارد و از شل‌شدن اتصال در اثر ارتعاشات و لرزش‌های حین کار جلوگیری می‌کند.

در نتیجه، اگر بخواهیم ساختار مجموعه را به‌صورت دقیق بیان کنیم، مجموعه تیغه تیلر شامل دو مجموعه تیغه چپ و راست است؛ در حالی که پیچ و مهره اتصال، قطعات نصب این مجموعه محسوب می‌شوند.

ابزارهای لازم برای بستن تیغه تیلر

برای نصب و بستن تیغه تیلر دوچرخ معمولاً به ابزارهای زیر نیاز دارید:

• دوعدد آچار ۹/۱۶ اینچی
• پیچ‌گوشتی متوسط
• چکش لاستیکی نرم
• روغن نفوذی
• سوهان فلزی (فقط در صورت بازکردن نگهدارنده‌های تیغه موردنیاز است)

اقدامات ایمنی قبل از نصب تیغه تیلر چیست؟

قبل از هرگونه بازکردن یا نصب تیغه، باید امکان روشن‌شدن ناخواسته دستگاه و حرکت محور از بین برود.

۱. موتور را کاملاً خاموش کنید

موتور باید خاموش باشد و تمام قسمت‌های متحرک کاملاً متوقف شده باشند.

۲. سیستم جلوگیری از استارت ناخواسته را فعال کنید

در موتورهای بنزینی، در زمان سرویس و تنظیم معمولاً وایر شمع از شمع جدا و در موقعیتی ایمن قرار داده می‌شود تا موتور به‌صورت اتفاقی روشن نشود. در مدل‌های دیزلی، موضوع وایر شمع مطرح نیست و باید روش قطع و ایمن‌سازی موتور مطابق دفترچه همان دستگاه انجام شود.

۳. دستگاه را روی سطح صاف و ثابت قرار دهید

تیلر را روی سطحی قرار دهید که احتمال حرکت یا واژگونی آن وجود نداشته باشد. اگر برای دسترسی به تیغه لازم است دستگاه بالا آورده شود، باید به‌صورت مطمئن مهار شود.

۴. از تجهیزات محافظ استفاده کنید

لبه تیغه ممکن است بسیار تیز باشد. هنگام جابه‌جایی آن از دستکش مناسب استفاده کنید و از تماس دست با لبه برنده خودداری کنید. دستورالعمل‌های سرویس تیلرهای مختلف نیز استفاده از دستکش هنگام کار با تیغه را توصیه می‌کنند.

۵. دفترچه راهنمای دستگاه را بررسی کنید

قبل از بازکردن تیغه قدیمی، اگر امکان دارد از وضعیت نصب آن عکس بگیرید. این کار در هنگام مونتاژ مجدد بسیار کمک‌کننده است. دستورالعمل برخی سازندگان نیز توصیه می‌کند تیغه‌ها یک‌به‌یک تعویض شوند تا الگوی نصب اصلی حفظ شود.

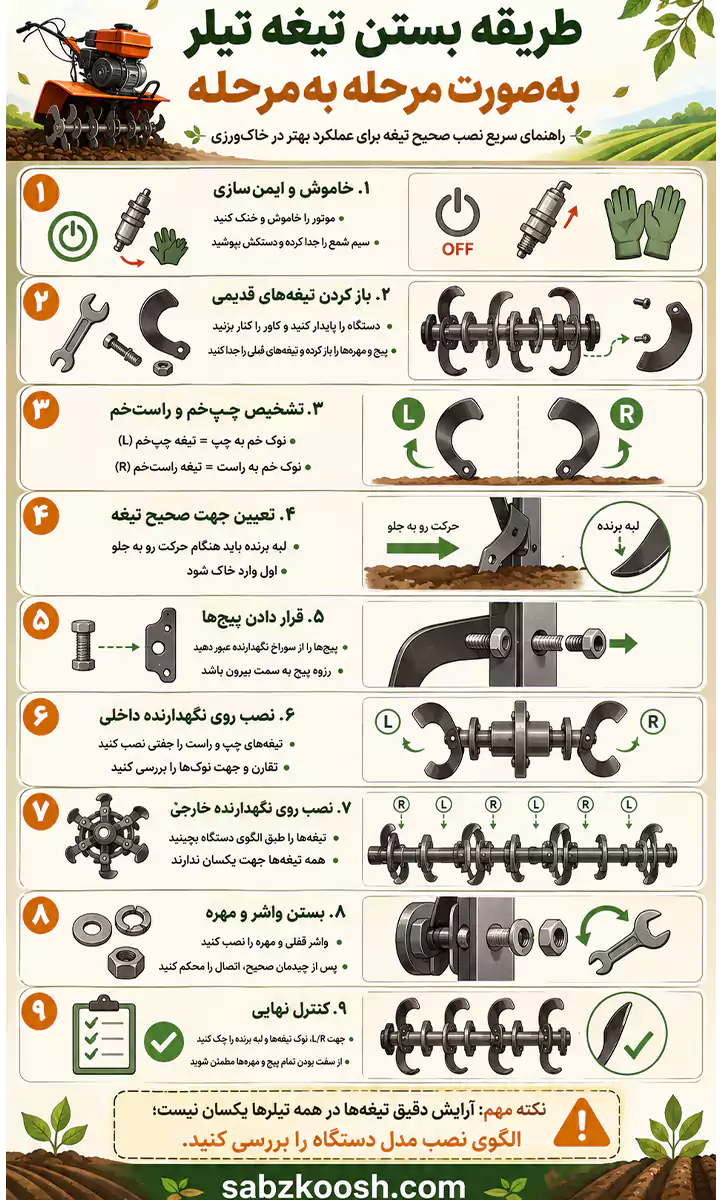

طریقه بستن تیغه تیلر به‌صورت مرحله‌به‌مرحله

بستن تیغه تیلر فقط به محکم‌کردن پیچ‌ها محدود نمی‌شود. تیغه‌ها باید با جهت خمیدگی و آرایش صحیح روی نگهدارنده قرار بگیرند تا لبه برنده آن‌ها هنگام حرکت دستگاه رو به جلو، در موقعیت مناسب با خاک درگیر شود. برای نصب صحیح، مراحل زیر را به‌ترتیب انجام دهید

۱. تیلر را خاموش و برای کار آماده کنید

پیش از شروع و بستن تیغه تیلر، موتور را خاموش کنید و اجازه دهید موتور و قسمت صداخفه‌کن خنک شوند. اگر دستگاه دارای استارت برقی است، کلید استارت را خارج کنید. سپس سیم شمع را جدا کرده تا از روشن‌شدن ناخواسته موتور جلوگیری شود. همچنین هنگام کار با تیغه‌ها از دستکش مناسب استفاده کنید؛ زیرا لبه تیغه‌ها و بخش‌هایی از کاور می‌توانند تیز باشند.

۲. تیغه‌های قدیمی را باز کنید

برای دسترسی به مجموعه تیغه، دستگاه را با احتیاط در وضعیتی قرار دهید که تیغه‌ها قابل دسترسی باشند و در عین حال تیلر پایدار بماند. سپس کاور تیغه را کنار بزنید. پیچ‌ها و مهره‌هایی را که تیغه‌ها را به نگهدارنده متصل کرده‌اند باز کنید و تیغه‌های قدیمی را از روی نگهدارنده خارج کنید. اگر پیچ‌ها به‌دلیل زنگ‌زدگی یا آلودگی به‌سختی باز می‌شوند، می‌توان از روغن نفوذی برای آزادکردن اتصال استفاده کرد. برای نصب مجدد، بهتر است از پیچ‌ها و مهره‌های مربوط به مجموعه تیغه جدید استفاده شود.

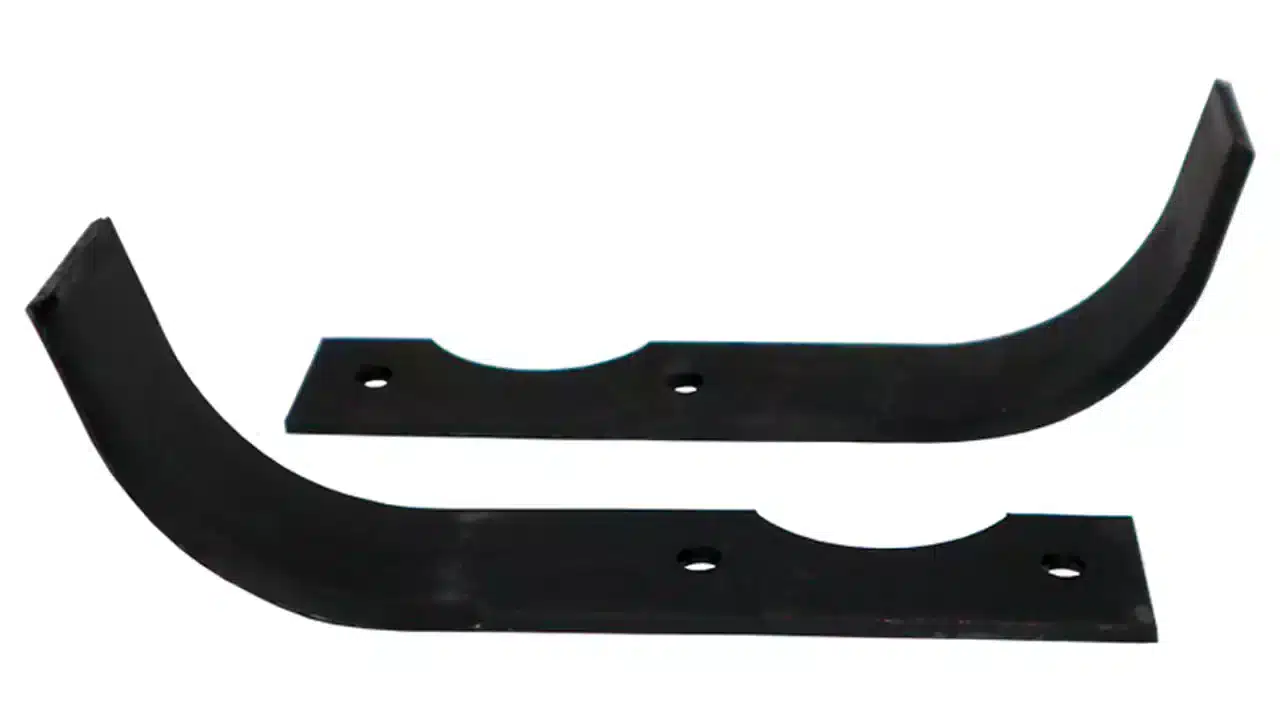

۳. تیغه‌های چپ‌خم و راست‌خم را از هم تشخیص دهید

پیش از نصب، تیغه‌ها را بر اساس جهت خمیدگی دسته‌بندی کنید. در این الگوی نصب، تیغه‌ها به دو گروه چپ‌خم و راست‌خم تقسیم می‌شوند. برای تشخیص، تیغه را طوری در دست بگیرید که لبه کند آن رو به شما باشد. اگر نوک تیغه به سمت چپ خم شده باشد، تیغه چپ‌خم است و اگر نوک آن به سمت راست خم شده باشد، راست‌خم محسوب می‌شود. اگر روی بدنه تیغه علامت L یا R وجود داشته باشد، حرف L نشان‌دهنده تیغه چپ‌خم و حرف R نشان‌دهنده تیغه راست‌خم است.

۴. جهت صحیح قرارگیری تیغه را مشخص کنید

این مرحله اهمیت زیادی دارد. تیغه نباید صرفاً بر اساس چپ یا راست بودن روی نگهدارنده قرار گیرد؛ بلکه جهت لبه برنده نیز باید درست باشد. تیغه‌ها باید به‌گونه‌ای نصب شوند که هنگام حرکت تیلر به سمت جلو، لبه برنده تیغه ابتدا وارد خاک شود و لبه کند و پهن در موقعیت عقب‌تر قرار داشته باشد. بنابراین بعد از نصب هر تیغه، جهت حرکت دستگاه و مسیر چرخش تیغه را در نظر بگیرید و بررسی کنید که لبه برنده در جهت صحیح قرار گرفته باشد.

۵. پیچ‌های تیغه را روی نگهدارنده قرار دهید

پیچ‌های اتصال را از سوراخ‌های نگهدارنده عبور دهید، به‌گونه‌ای که قسمت رزوه‌دار پیچ به سمت بیرون دستگاه قرار بگیرد. سپس تیغه‌ها را روی پیچ‌ها و در موقعیت مشخص خود قرار دهید. در این مرحله هنوز اتصال را کاملاً سفت نکنید؛ ابتدا باید آرایش تمام تیغه‌های همان نگهدارنده بررسی شود.

۶. تیغه‌ها را روی نگهدارنده داخلی نصب کنید

نصب تیغه‌ها را از نگهدارنده‌های داخلی شروع کنید. تیغه‌های چپ‌خم و راست‌خم باید طبق الگوی مخصوص دستگاه و به‌صورت جفتی روی نگهدارنده قرار گیرند. در بعضی موقعیت‌ها، نوک تیغه‌ها باید به سمت داخل و طرف محفظه گیربکس قرار داشته باشد. تیغه‌های بعدی نیز با ترتیب مشخص روی تیغه‌های قبلی قرار می‌گیرند. در هنگام نصب، بررسی کنید که تیغه‌های هر جفت روبه‌روی یکدیگر قرار گرفته باشند و موقعیت نوک آن‌ها با تیغه مقابل مطابقت داشته باشد.

۷. تیغه‌ها را روی نگهدارنده خارجی نصب کنید

پس از تکمیل نگهدارنده‌های داخلی، نوبت به نگهدارنده‌های خارجی می‌رسد. در این قسمت نیز تیغه‌های چپ‌خم و راست‌خم باید با ترتیب صحیح روی نگهدارنده قرار بگیرند. در برخی موقعیت‌ها نوک تیغه‌ها به سمت داخل و در برخی موقعیت‌ها به سمت بیرون قرار می‌گیرد؛ بنابراین نباید همه تیغه‌ها را با یک جهت ثابت نصب کرد. الگوی قرارگیری هر نگهدارنده باید مطابق آرایش اختصاصی همان دستگاه باشد. در تمام مراحل، لبه‌های برنده باید در جهتی قرار داشته باشند که هنگام حرکت رو به جلو، ابتدا با خاک تماس پیدا کنند.

۸. واشر و مهره‌ها را نصب و اتصال را محکم کنید

پس از قرارگیری صحیح تیغه‌ها، واشرهای قفلی و مهره‌ها را روی پیچ‌های اتصال قرار دهید. سپس اتصال تیغه‌ها را محکم کنید. قبل از سفت‌کردن نهایی، یک بار دیگر بررسی کنید که تیغه‌ها به‌درستی روی نگهدارنده قرار گرفته باشند و جفت تیغه‌ها در موقعیت صحیح خود باشند.

۹. جهت تمام تیغه‌ها را بررسی کنید

پس از اتمام نصب، کل مجموعه تیغه را بررسی کنید. مهم‌ترین مواردی که باید کنترل شوند عبارت‌اند از:

• تیغه‌های چپ‌خم و راست‌خم در موقعیت صحیح قرار گرفته باشند.
• نوک تیغه‌ها مطابق الگوی نصب دستگاه جهت‌گیری داشته باشند.
• تیغه‌های هر جفت در موقعیت صحیح و روبه‌روی یکدیگر قرار گرفته باشند.
• لبه برنده تمام تیغه‌ها هنگام حرکت رو به جلو، قبل از لبه کند وارد خاک شود.
• تمام پیچ‌ها و مهره‌های اتصال به‌درستی محکم شده باشند.

پس از نصب نیز وضعیت پیچ‌ها و مهره‌های اتصال تیغه باید به‌صورت دوره‌ای بررسی شود؛ زیرا ارتعاش و نیروهای واردشده در زمان خاک‌ورزی می‌توانند روی اتصالات اثر بگذارند.

نکته مهم: آرایش دقیق تیغه‌ها در همه تیلرها یکسان نیست. بنابراین برای تعیین اینکه هر تیغه چپ‌خم یا راست‌خم دقیقاً روی کدام نگهدارنده و با چه جهتی قرار بگیرد، باید الگوی نصب مربوط به مدل دستگاه موردنظر بررسی شود.

جهت صحیح بستن تیغه تیلر چگونه است؟

برای بستن صحیح تیغه تیلر، ابتدا باید تیغه‌های چپ‌خم و راست‌خم را به‌درستی تشخیص دهید و سپس آن‌ها را مطابق آرایش دستگاه نصب کنید. مهم‌ترین اصل این است که جهت تیغه‌ها به‌گونه‌ای باشد که هنگام حرکت تیلر به سمت جلو، لبه برنده تیغه پیش از لبه کند با خاک درگیر شود.

اشتباهات رایج هنگام بستن تیغه تیلر

نصب نادرست تیغه‌ها می‌تواند باعث کاهش کیفیت خاک‌ورزی و عملکرد نامناسب مجموعه تیغه شود. بر اساس نکات نصب و کنترل نهایی مطرح‌شده در راهنمای تیغه تیلر، مهم‌ترین اشتباهات هنگام بستن تیغه عبارت‌اند از:

• اشتباه گرفتن تیغه چپ‌خم و راست‌خم: تیغه‌های چپ‌خم و راست‌خم شکل و محل نصب مشخصی دارند. برای تشخیص، تیغه را به‌گونه‌ای بگیرید که لبه کند آن رو به شما باشد؛ خم‌شدن نوک به چپ نشان‌دهنده تیغه چپ‌خم و خم‌شدن آن به راست نشان‌دهنده تیغه راست‌خم است. در برخی تیغه‌ها نیز علائم L و R برای تشخیص وجود دارد.
• نصب تیغه در جهت برعکس: یکی از مهم‌ترین خطاها، قرار دادن لبه برنده در جهت نادرست است. تیغه باید طوری نصب شود که هنگام حرکت تیلر به سمت جلو، لبه برنده پیش از لبه کند و پهن با خاک درگیر شود.
• رعایت نکردن آرایش تیغه‌ها: محل قرارگیری تیغه‌های چپ‌خم و راست‌خم روی نگهدارنده‌های داخلی و خارجی یکسان نیست و حتی بین مدل‌های مختلف تیلر تفاوت دارد. بنابراین نصب همه تیغه‌ها با یک جهت یا کپی‌کردن آرایش یک مدل روی مدل دیگر می‌تواند اشتباه باشد.
• قرار دادن نادرست نوک تیغه‌ها: در بعضی موقعیت‌ها نوک تیغه باید به سمت داخل و محفظه گیربکس و در بعضی موقعیت‌ها به سمت بیرون قرار گیرد. همچنین در برخی آرایش‌ها، نوک تیغه‌های داخلی باید مستقیماً روبه‌روی یکدیگر قرار داشته باشند. به همین دلیل، جهت نوک تیغه نیز باید هنگام نصب کنترل شود.
• نصب نادرست پیچ‌های تیغه: در الگوی نصب این راهنما، پیچ‌ها باید از نگهدارنده عبور داده شوند به‌طوری‌که قسمت رزوه‌دار آن‌ها به سمت بیرون تیلر قرار گیرد.
• استفاده مجدد از اتصالات قدیمی: در دستورالعمل مورد بررسی توصیه شده است تیغه‌ها و متعلقات قدیمی کنار گذاشته شوند و برای تیغه‌های جدید از اتصالات ارائه‌شده همراه مجموعه جدید استفاده شود.
• بررسی نکردن اتصالات پس از نصب: پایان نصب به معنی پایان کنترل نیست. سفتی پیچ‌ها و مهره‌های اتصال تیغه باید پس از نصب و در طول استفاده بررسی شود. در این راهنما، کنترل سفتی اتصالات هر ۱۰ ساعت کارکرد توصیه شده است.

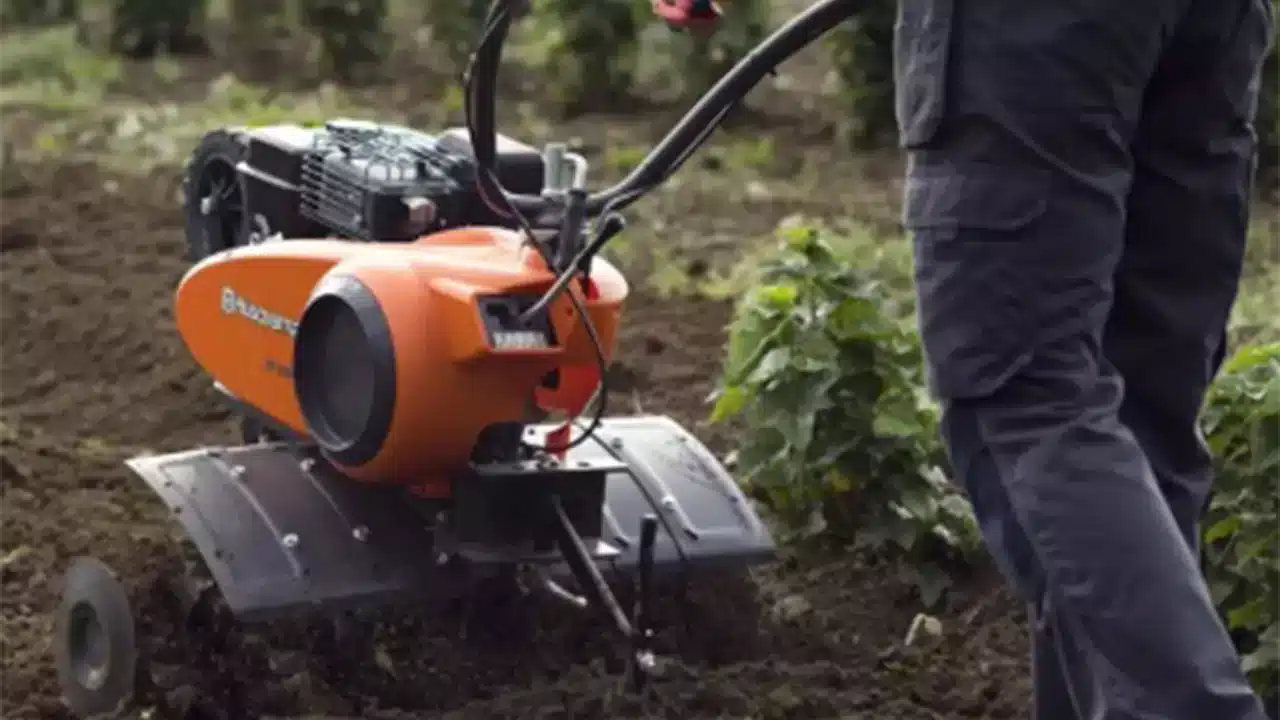

از کجا بفهمیم تیغه‌های تیلر اشتباه بسته شده‌اند؟

پس از نصب، چند علامت می‌تواند نشان‌دهنده وجود مشکل باشد:

• لرزش غیرعادی: اگر پس از تعویض تیغه‌ها لرزش دستگاه به‌طور محسوسی افزایش پیدا کرد، باید نصب، توزیع تیغه‌ها، سلامت قطعات و اتصالات بررسی شود.
• حرکت نامتعادل: کشیده‌شدن یا تمایل غیرمعمول دستگاه به یک سمت می‌تواند دلایل مختلفی داشته باشد و نباید فقط به تیغه نسبت داده شود؛ بااین‌حال، اگر مشکل بلافاصله پس از تعویض تیغه ایجاد شده باشد، آرایش تیغه‌ها یکی از مواردی است که باید بررسی شود.
• نفوذ نامناسب تیغه در خاک: اگر تیغه‌ها به‌جای ورود مناسب به خاک، روی سطح حرکت کنند یا عملکرد دستگاه به شکل محسوسی تغییر کند، جهت نصب و وضعیت تیغه‌ها را بررسی کنید.
• پرتاب غیرعادی خاک: تغییر محسوس در الگوی خردکردن یا پرتاب خاک می‌تواند نشانه تغییر وضعیت تیغه‌ها یا تنظیمات دستگاه باشد.
• صدای برخورد فلزی: این علامت جدی است. دستگاه را متوقف کنید و تا مشخص‌شدن علت، دوباره آن را روشن نکنید.
• تیغه‌های مقابل آرایش متقارن و صحیح ندارند: در برخی موقعیت‌ها، تیغه‌های دو طرف باید روبه‌روی یکدیگر قرار بگیرند. به‌هم‌خوردن این آرایش می‌تواند نشان دهد یکی از تیغه‌ها در محل اشتباه نصب شده است.

چه زمانی باید تیغه تیلر را تعویض کرد؟

تیغه‌های تیلر به‌مرور در اثر تماس مداوم با خاک، سنگ‌ریزه و سایر مواد موجود در زمین دچار سایش می‌شوند. زمانی که میزان سایش باعث کاهش توانایی تیغه در نفوذ و خاک‌ورزی مؤثر شود، باید تیغه‌ها را تعویض کرد. هم چنین توصیه می‌شود که وضعیت تیغه‌ها پس از ۱۰ تا ۱۵ ساعت نخست کارکرد و پس از آن هر ۱۰ ساعت کارکرد بررسی شود. مهم‌ ترین نشانه‌ هایی که می‌توانند نیاز به تعویض تیغه را مطرح کنند عبارت‌اند از:

• کاهش محسوس قدرت نفوذ در خاک
• ساییدگی شدید لبه برنده
• ترک‌خوردگی
• شکستگی
• خمیدگی یا تغییر شکل
• آسیب به محل سوراخ‌های اتصال
• سایش نامتقارن و غیرعادی

در نتیجه، زمان تعویض تیغه تیلر را نمی‌توان فقط بر اساس تعداد ساعت کارکرد تعیین کرد؛ ساعت کارکرد بیشتر برای زمان‌بندی بازرسی است. میزان سایش و افت عملکرد تیغه معیارهای مهم‌تری برای تصمیم‌گیری درباره تعویض هستند.

🔥 بیشتر بخوانید: زمان مناسب تعویض تیغه های کولتیواتور کی است؟

تیغه تیلر چیست و چه کاربردی دارد؟

تیغه تیلر بخش دوار و درگیر با خاک در دستگاه تیلر است که با دریافت نیروی موتور و چرخش محور تیغه، وارد خاک شده و عملیات خاک‌ ورزی را انجام می‌دهد. این تیغه‌ها معمولاً به‌صورت چندتایی و با آرایش مشخص روی نگهدارنده یا مجموعه تیغه نصب می‌شوند تا هنگام چرخش، خاک را به‌طور مؤثر برش داده و جابه‌جا کنند. کاربرد اصلی تیغه تیلر، نفوذ در خاک، برش و خردکردن کلوخه‌ها، زیرورو و مخلوط‌کردن لایه‌های سطحی خاک و آماده‌سازی بستر کاشت است. از تیغه‌های تیلر همچنین می‌توان در عملیاتی مانند شکستن خاک و زمین‌های پوشیده از چمن، وجین علف‌های هرز و مخلوط‌کردن بقایای گیاهی با خاک استفاده کرد. نوع تیغه، شکل و جهت خمیدگی آن و نحوه آرایش تیغه‌ها روی محور، باید متناسب با طراحی و کاربرد دستگاه باشد.

جمع‌بندی

بستن تیغه تیلر نقش مستقیمی در عملکرد مناسب دستگاه و کیفیت خاک‌ ورزی دارد. برای نصب اصولی، باید تیغه‌های چپ‌خم و راست‌خم به‌درستی تشخیص داده شوند، آرایش آن‌ها مطابق الگوی مخصوص دستگاه باشد و جهت تیغه‌ها به‌گونه‌ای تنظیم شود که هنگام حرکت تیلر به سمت جلو، لبه برنده پیش از لبه کند با خاک درگیر شود. همچنین بررسی سلامت تیغه‌ها، رعایت نکات ایمنی پیش از نصب و کنترل سفتی پیچ‌ها و مهره‌ها پس از مونتاژ، از نکات مهمی هستند که نباید نادیده گرفته شوند. از آنجا که نحوه آرایش تیغه‌ها ممکن است در مدل‌های مختلف تیلر متفاوت باشد، برای تعیین چیدمان دقیق باید مشخصات و دستورالعمل همان دستگاه را در نظر گرفت. برای تهیه ادوات و لوازم یدکی موردنیاز تیلر و دریافت مشاوره در زمینه انتخاب قطعات مناسب، می‌توانید با متخصصان شرکت سبزکوش نگین تماس بگیرید.
